Проект вентиляции спортивных палаток для бадминтона

В бадминтонных залах есть своеобразная проблема с вентиляцией: игрокам нужен свежий воздух, однако легкий поперечный поток может изменить траекторию волана. Ответ не в том, чтобы просто добавить больше поклонников. Он формирует медленный воздушный поток вокруг игровой зоны, координирует проемы в крыше и боковых стенах, а также тестирует готовый зал с учетом занятости и погодных условий.

Вентиляция для бадминтона выполняет две функции

В характеристиках надежной площадки для бадминтона качество игры имеет приоритет над максимальной охлаждающей способностью. Планировка корта, высота в свету, освещение и зона полета шаттла определяют, куда может перемещаться воздух. Для игр на высоком уровне руководство объекта обычно ограничивает скорость воздуха в игровой зоне примерно до 0,1 м/с, поэтому использование обычных высокоскоростных настенных или потолочных вентиляторов представляет опасность.

Комфорт создает вторая работа. Спортсмены и зрители добавляют тепла и углекислого газа, а крыша из ПВХ поглощает солнечную энергию. Система должна удалять застоявшийся воздух, не создавая струи через сетку. Эта напряженность делает распределение более важным, чем мощность главного вентилятора.

Защитите траекторию полета шаттла

Низкая скорость — это не то же самое, что плохая вентиляция. Большой объем воздуха может быть заменен аккуратно, если отверстия, воздуховоды и решетки имеют достаточную площадь. Снабжение по периметру и эвакуация на высоком уровне удерживают самые сильные движения вдали от центра каждой площадки.

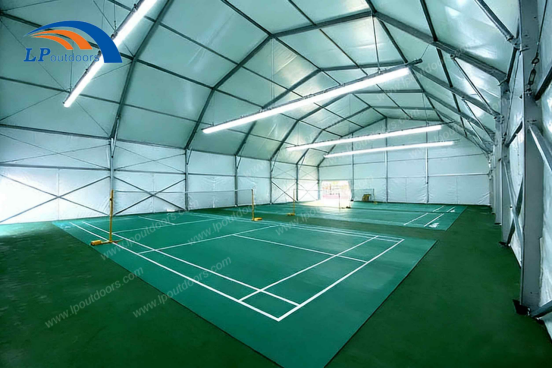

Зоны воздушного потока внутри палатки для бадминтона

Прозрачный корпус становится проще спроектировать, если внутреннее пространство разделено на зоны воздушного потока. Корт нуждается в стабильности, периметр нуждается в комфорте, а объем крыши нуждается в надежном пути выхода плавучего теплого воздуха. Каждая зона может затем получать различную обработку распределения воздуха.

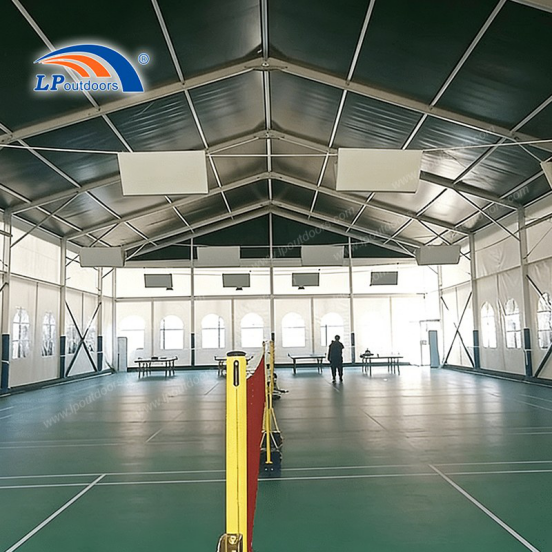

При размещении отверстия используется естественная конвекция

Во временном спортивном зале входные и выходные отверстия низкого уровня могут использовать естественную плавучесть. Более прохладный наружный воздух поступает низко, нагревается вокруг людей и вольера, а затем поднимается к крыше. Площадь отверстия, разница высот, местный ветер и разница температур внутри и снаружи определяют фактический объем потока.

Ветер меняет картину. Противоположные открытые боковые стены могут создать неконтролируемую поперечную тягу, особенно когда фасад обращен к преобладающему ветру. Улучшенная компоновка расширяет зону забора воздуха, защищает отверстия жалюзи или перегородками и дает операторам независимый контроль над различными высотами и сторонами.

· Распределите низкоуровневую водозаборную зону вдоль длинных сторон вместо того, чтобы концентрировать ее возле одного корта.

· Разместите вытяжные отверстия рядом с коньком или верхним фронтоном, чтобы поднимающийся теплый воздух не задерживался под мембраной.

· Используйте жалюзи, сетку или внутренние перегородки, чтобы смягчить порывы ветра до того, как воздух достигнет игровой зоны.

· Разделите проемы на контролируемые зоны для режимов тренировки, турнира, дождя и незанятости.

Крыша и боковые стенки работают как одна система

Корпус должен управлять теплом, прежде чем потребуется вентиляция для его удаления. Цвет крыши, прозрачность, изоляционные покрытия, материал боковых стенок и оттенок определяют усиление солнечной энергии. Контролируемый дневной свет может снизить потребность в освещении, в то время как чрезмерная полупрозрачная площадь может одновременно повысить температуру и блики.

Именно здесь становится актуальным решение для бадминтона Clearspan от LP Structure. Его алюминиевая рама 6061-T6 и натянутый корпус из ПВХ создают игровое пространство без колонн, а боковые стенки, обшивка, вентиляция, освещение и система отопления, вентиляции и кондиционирования могут быть согласованы в качестве опций проекта. В спецификации должно быть указано, как каждый выбор корпуса влияет на размещение вентиляционных отверстий и доступ для обслуживания.

Боковые стенки задают диапазон управления

Открытые или свернутые боковые стенки из ПВХ обеспечивают большую свободную площадь, но подвергают игру порывам ветра, дождю и уличному шуму. Фиксированные стены улучшают контроль, но в большей степени зависят от продуманных маршрутов впуска и выпуска. Смешанные панели могут сбалансировать защиту от атмосферных воздействий, дневной свет, безопасность и доступ к услугам.

Крыше нужен безопасный выхлопной канал

Теплый воздух собирается под коньком, поэтому вытяжка высокого уровня работает только тогда, когда замещающий воздух поступает ниже. Торговые точки также нуждаются в защитных колпаках, дренаже, сетке от насекомых и доступе для осмотра. Недостаточный или заблокированный выхлоп превращает объем крыши в резервуар тепла.

Механический воздух остается по периметру

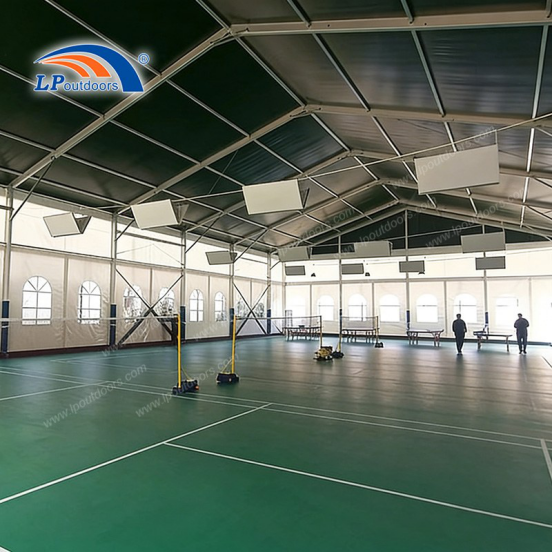

Механическая помощь становится необходимой, когда климат, присутствие людей или герметичность корпуса превышают возможности естественного потока. В проекте терминалы по строительству площадки для бадминтона подачи и возврата должны располагаться за пределами критического пути шаттла, а затем подбираться с учетом низкой скорости выброса и широкого охвата, а не дальнего и мощного броска.

Низкоскоростные тканевые воздуховоды, перфорированные диффузоры или тщательно подобранные боковые оконечные устройства могут распределять воздух по периметру. Точки возврата или выпуска высокого уровня улавливают поднимающееся тепло. Приводы с регулируемой скоростью позволяют использовать тихий режим обучения и режим предварительного охлаждения с большей производительностью или режим продувки между сеансами.

Ввод в эксплуатацию подтверждает правильность конструкции

Ввод в эксплуатацию превращает чертежи в доказательства. Тестирование должно проводиться с установленной планировкой корта, шторами, освещением, боковыми стенками и обычным рабочим оборудованием. Замеры, проведенные только в пустом дверном проеме, не позволят обнаружить сквозняки в сетке или застойные карманы рядом с занятыми сиденьями.

· Измеряйте скорость воздуха на разных высотах и ​​в разных местах на каждом корте, особенно возле сеток и зон подачи.

· Испытайте режимы работы в спокойную, ветреную, жаркую и влажную погоду, если позволяют условия на месте.

· Регистрируйте температуру, влажность и содержание углекислого газа в течение репрезентативного периода тренировок или мероприятий.

· Проверьте шум, вибрацию, попадание дождя, отвод конденсата, доступ к фильтру и аварийное отключение.

· Запишите настройки заслонки, вентиляции и вентилятора в простой график работы для персонала объекта.

Практический вывод

Эффективная вентиляция палатки для бадминтона — это контролируемый путь, а не большой вентилятор. Низкий уровень воздухозаборника, высокий уровень сброса давления, распределение по периметру, контроль нагрева корпуса и поэтапное механическое резервирование позволяют спортсменам чувствовать себя комфортно, сохраняя при этом устойчивость челнока. Окончательный проект должен быть проверен на соответствие местным нормам и уровню соревнований, а затем проверен на готовых кортах.

Для планировки, специфичной для проекта , сообщите в LP Structure количество площадок, уровень конкуренции, климат на площадке, структуру занятости и предпочтительное ограждение, прежде чем будут окончательно определены детали конструкции и обслуживания здания.
